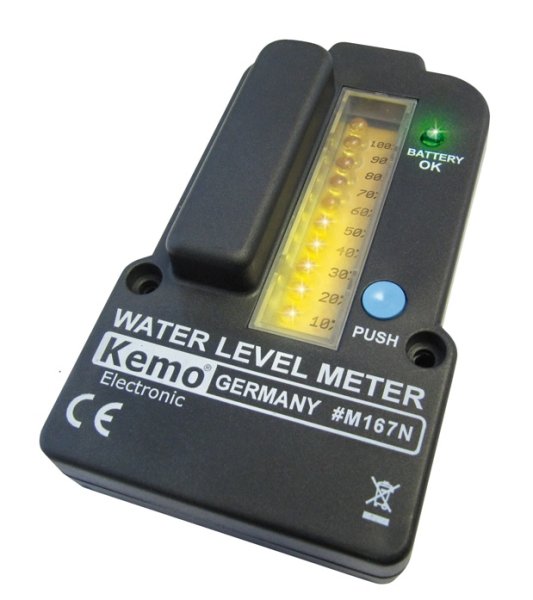

Kemo M167N Füllstandsanzeige für Wassertanks

Kemo M167N Füllstandsanzeige für Wassertanks

Artikelnummer: E2937
GTIN: 4024028031675
Kategorie: Kemo
Hersteller: Kemo-Electronic GmbH, Leher Landstr. 20, 27607 Geestland, info@kemo-electronic.de, 0474393380

27,33

inkl. 19% USt. , zzgl.

ab	Stückpreis
2	27,00 *
5	26,50 *

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Anleitung / Datenblatt (1)

Fernmessung bis 100 m
Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100 m den Füllstand von Wassertanks wie Regenwasser, Klärkammern oder Gülletanks zu messen. Die Anzeige erfolgt nach Knopfdruck über 10 LED‘s in Stufen zu je 10% (Anzeige 10 - 100%). Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht 2 Batterien „AA“. Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes. Sie brauchen ein normales Signalkabel (Telefonkabel, Steuerleitung oder Ähnliches) mit mindestens 11 Adern zur Verbindung Ihres Wassertanks mit der Füllstandsanzeige (Kabel wird nicht mitgeliefert). Sie können auch Kabel mit weniger Adern nehmen, aber dann können nicht alle Anzeigenstufen genutzt werden (z.B. bei 8 Adern können nur 7 LED-Anzeigestufen betrieben werden, was aber häufig auch ausreicht).

Erweiterung für größere Messungen
Die normale Anwendung ist das Messen von Wasserständen in Regentonnen, Wassertanks usw. Jetzt haben uns Kunden nach der Möglichkeit gefragt, den Wasserstand in sehr großen Behältern wie z.B. Tiefbrunnen mit Messabständen zwischen den einzelnen Messelektroden von ca. 5 m zu messen. Weil der Abstand von der obersten Elektrode zur Masseelektrode bei solchen Messungen zu groß ist, um eine helle Anzeige zu erhalten (z.B. bei einem Wasserstand von 40m) empfehlen wir in solchen Fällen die Masse-Elektrode nicht am Grund des Brunnens zu bauen, sondern als langes Rohr gemäß Zeichnung parallel zu den einzelnen Meßelektroden zu installieren.

Technische Daten	Wert / Beschreibung
Betriebsspannung	3 V (2 AA-Batterien, nicht enthalten)
Anzeige	max. 10 LEDs und 1 LED für die Batteriekontrolle
Messpunkte im Wassertank	1 – 10, umschaltbar
Stromaufnahme während der Messung	max. 120 mA (wenn alle LEDs leuchten)
Max. Kabellänge zwischen Füllstandsmelder und Wassertank	100 m
Erforderliches Kabel zum Wassertank	mindestens 11 Adern (Telefonkabel oder ähnliches Kabel)
Messstrom am Wassertankfühler	ca. 50 μA pro Kanal
Maße	ca. 131 x 78 x 36 mm
